| צאָלונג טיפּ: | T/T,Paypal |
| ינקאָטערם: | FOB |
| מינ. סדר: | 50 Piece/Pieces |
| טראַנספּאָרטאַטיאָן: | Ocean,Land,Air,Express |
| פּאָרט: | Shanghai |
Share:
מאָדעל נומער.: DIP24
Brand: קסל
Origin: כינע
סערטיפיקאַטיאָן: ISO9001
Place Of Origin: China
| סעלינג וניץ | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

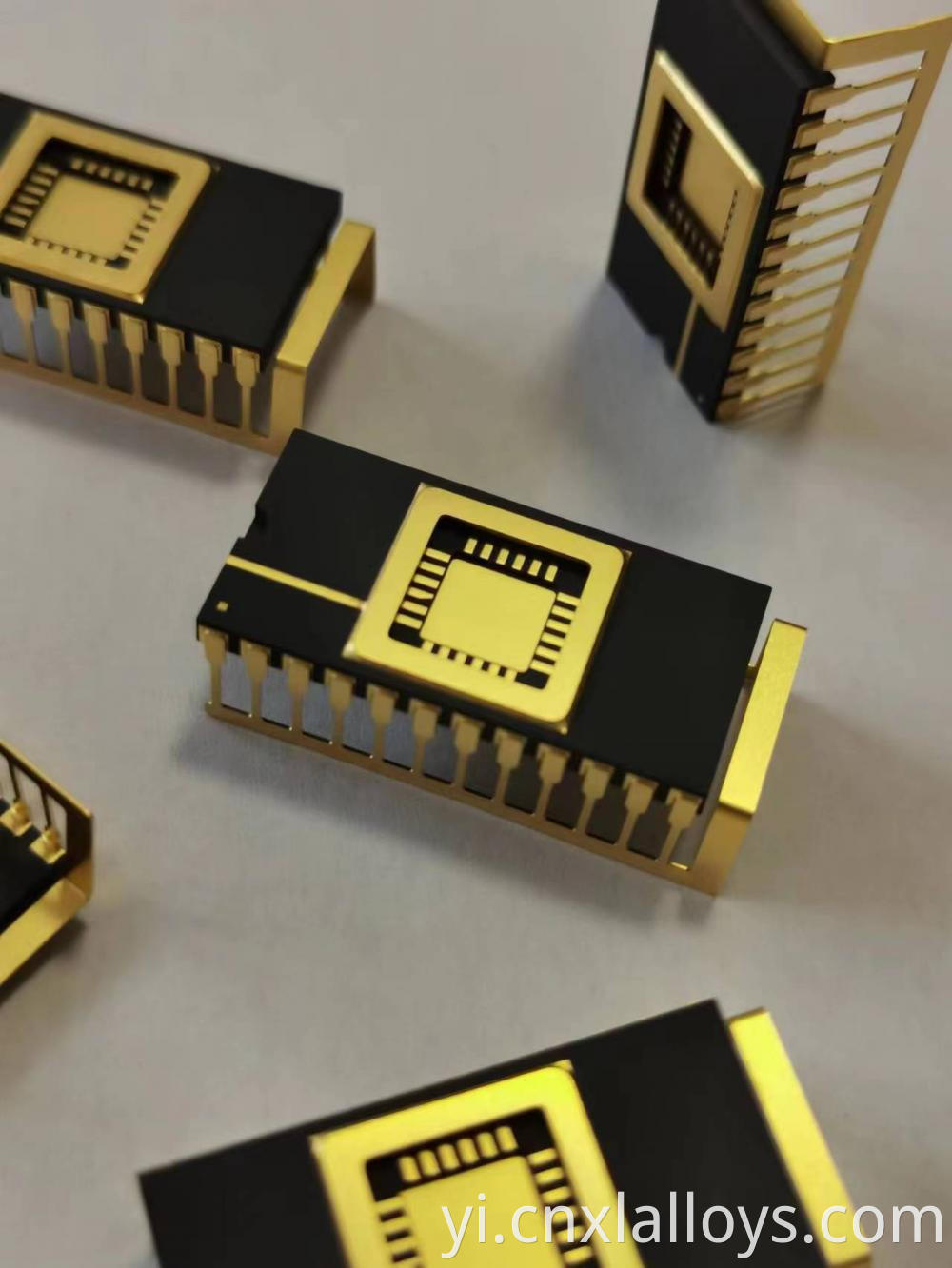

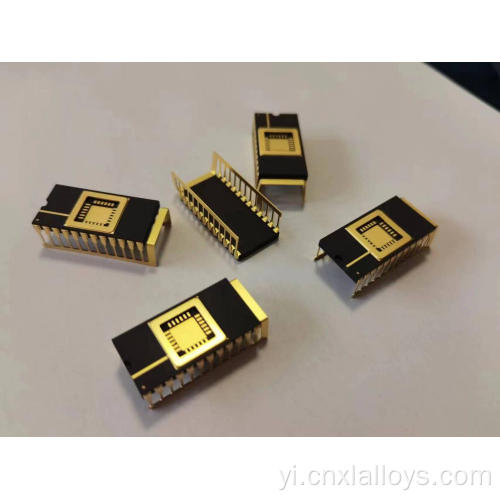

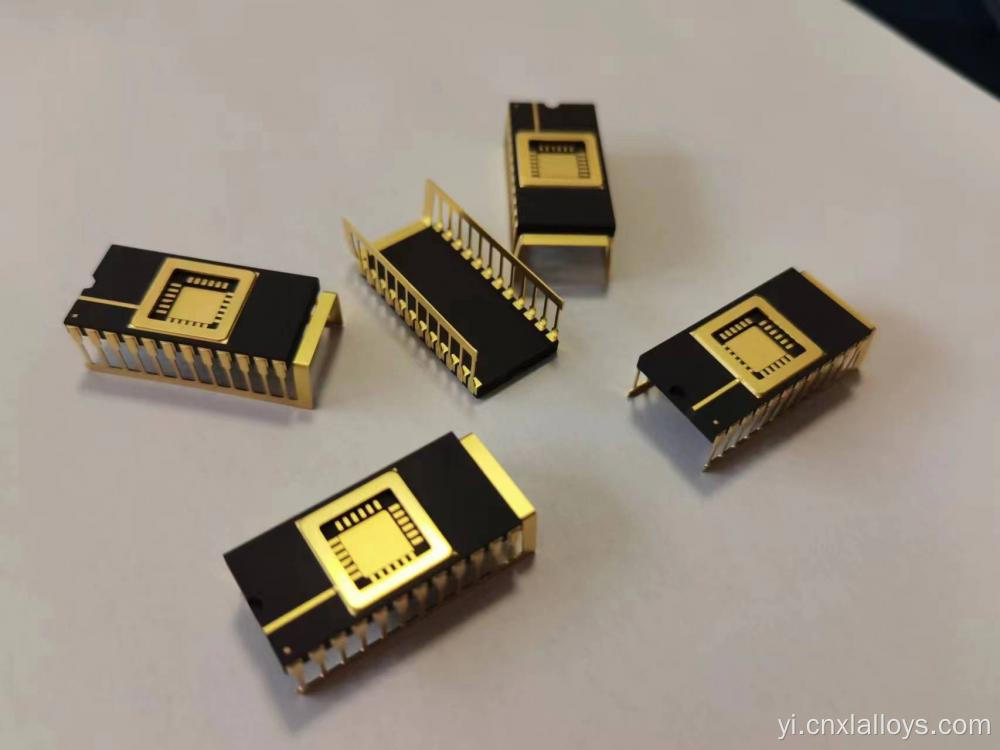

די 24-פּין סעראַמיק צווייענדיק אין-לינע פּאַקקאַגע (CDIP) איז אַ הויך-פאַרל געבויט מיט אַ שטאַרק מאַלטי-שיכטע סעראַמיק גוף און אַ הערמעטיקלי סילאַבלע פּלאַן, די CDIP-24 אָפפערס העכער שוץ און טערמאַל פאָרשטעלונג קאַמפּערד מיט זייַן פּלאַסטיק קאַונערפּאַרץ. עס איז די ינדאַסטרי סטאַנדאַרט פֿאַר אַפּלאַקיישאַנז אין ינדאַסטריאַל, אַעראָספּאַסע און לאַנג-לעבן געשעפט סיסטעמען ווו מיטל דורכפאַל איז נישט אַן אָפּציע. זיין באַניצער-פרייַנדלעך דורך-לאָך פֿאָרמאַט אויך מאכט עס ידעאַל פֿאַר פּראָוטאַטייפּ און סיסטעמען וואָס קען דאַרפן פעלד סערוויסאַביליטי.
אונדזער CDIP-24 פּאַקאַדזשאַז אַדכיר צו שטרענג JEDEC סטאַנדאַרדס פֿאַר דימענשאַנז און קוואַליטעט.
| Parameter | Specification |
|---|---|
| Lead Count | 24 |
| Lead Pitch | 2.54 mm (0.100 inch) |
| Row Spacing | 15.24 mm (0.600 inch) "Wide" format |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Frame Material | Kovar (Fe-Ni-Co Alloy) |
| Sealing Method | Hermetic; Parallel Seam Weld or Au-Sn Solder Seal |
| Hermeticity | Guaranteed to meet MIL-STD-883 leak rate requirements |
די האַרץ נוץ פון אונדזער CDIP-24 איז די אמת הערמעטיק פּלאָמבע, וואָס יזאָלייץ די ינאַגרייטיד קרייַז פון הומידיטי, נעץ און לופט קאַנטאַמאַנאַנץ. דאָס איז דער גאָלד סטאַנדאַרט פֿאַר סעראַמיק יק פּאַקקאַגינג און איז יקערדיק פֿאַר לאַנג-טערמין רילייאַבילאַטי.
די סעראַמיק קאַנסטראַקשאַן גיט אַ נידעריק טערמאַל קעגנשטעל וועג צו דיסאַפּייט היץ פון די IC, ינשורינג סטאַביל אָפּעראַציע און פּרעווענטינג פאָרשטעלונג דערנידעריקונג רעכט צו אָוווערכיטינג.
די דורך-לאָך פּלאַן איז גאנץ פֿאַר סאָקקינג, וואָס אַלאַוז גרינג באַזייַטיקונג און פאַרבייַט פון די IC פֿאַר אַפּגריידז, ריפּערז אָדער ריפּראָגראַממינג (אין די פאַל פון EPROMs). דאָס סימפּלאַפייז אַנטוויקלונג און יקסטענדז די לעבן פון די סוף פּראָדוקט.
די קאָמבינאַציע פון אַ שטרענג סעראַמיק גוף און שטאַרק מעטאַל לידז קריייץ אַ פּעקל וואָס קענען וויטסטאַנד באַטייַטיק מעטשאַניקאַל דרוק, קלאַפּ און ווייבריישאַן, וואָס מאכט עס פּאַסיק פֿאַר האַרב ינדאַסטרי ינווייראַנמאַנץ.
די CDIP-24 איז דער הויפּט פּעקל פֿאַר אַ ברייט קייט פון קריטיש קאַמפּאָונאַנץ:
מיר קענען צושטעלן מנהג ינערלעך רוטינג און ערד פלאַך קאַנעקשאַנז אין די מאַלטי-שיכטע סעראַמיק גוף צו אַפּטאַמייז די פאָרשטעלונג פון דיין ספּעציפיש יק. יעדער פּעקל וואָס מיר פּראָדוצירן איז אונטערטעניק צו שטרענג קוואַליטעט טשעקס צו ענשור אַז עס טרעפן אונדזער הויך סטאַנדאַרדס פֿאַר רילייאַבילאַטי און פאָרשטעלונג.
ק 1: וואָס איז די חילוק צווישן אַ 0.300 "און 0.600" ברייט טונקען?
A1: דאָס רעפערס צו די ספּייסינג צווישן די צוויי ראָוז פון פּינס. קלענערער שטיפט ציילן דיפּס (אַרויף צו 20 פּינס) אָפט נוצן אַ "ענג" 0.300" ספּייסינג, בשעת גרעסערע שטיפט ציילן דיפּס ווי די 24-שפּילקע ווערסיע נוצן אַ "ברייט" 0.600" ספּייסינג צו אַקאַמאַדייט אַ גרעסערע שטאַרבן אין דעם פּעקל.
ק 2: קענען די פּאַקאַדזשאַז זיין פּערטשאַסט מיט אַ פֿענצטער פֿאַר UV-eerasable EPROMs?
A2: יאָ. דעם פּעקל נוסח איז באַרימט בנימצא מיט אַ קוואַרץ פֿענצטער ינאַגרייטיד אין די דעקל, וואָס אַלאַוז די EPROM שטאַרבן צו זיין ירייסט מיט אַלטראַווייאַליט ליכט פֿאַר ריפּראָגראַממינג. ביטע ספּעציפיצירן דעם פאָדערונג ווען אָרדערינג.
ק 3: וואָס איז דער בעסטער וועג צו סאַדער די פּאַקאַדזשאַז?
A3: פֿאַר מאַסע פּראָדוקציע, כוואַליע סאַדערינג איז די מערסט פּראָסט און עפעקטיוו אופֿן. פֿאַר פּראָוטאַטייפּ אָדער פאַרריכטן אַרבעט, מאַנואַל סאַדערינג מיט אַ טעמפּעראַטור-קאַנטראָולד סאַדערינג אייַזן איז בישליימעס פּאַסיק. רעכט צו זייער שטאַרק קאַנסטראַקשאַן, CDIPs זענען זייער טאָלעראַנט פון מאַנואַל סאַדערינג פּראַסעסאַז.
